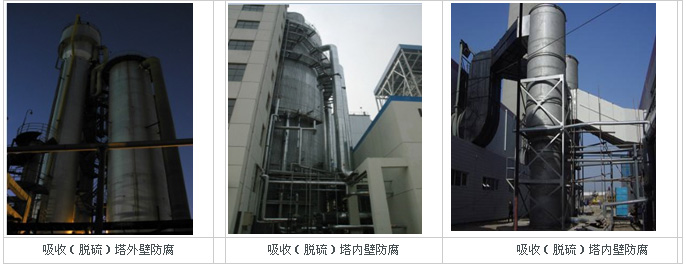

脫硫塔防腐蝕/吸收塔防腐蝕/ 施工工程
華夏高空建筑防腐維修有限公司專(zhuān)業(yè)從事脫硫塔防腐蝕/吸收塔防腐蝕工程施工。
脫硫塔防腐方案
表一方案施工時(shí)，噴砂除銹應(yīng)達(dá)到sa2.5級(jí)。底漆1所用的涂料是由特殊改性環(huán)氧樹(shù)脂和特選顏料組成的雙組分涂料，具有對(duì)舊漆膜的選擇性少、附著力強(qiáng)、漆膜堅(jiān)韌和防銹防腐性能好等特點(diǎn)。底漆2所用的環(huán)氧底漆B具有較好的耐酸、堿、油和有機(jī)溶劑的性能。中間涂層用的環(huán)氧云母涂料C是由環(huán)氧樹(shù)脂為漆料、改性聚酰胺為固化劑、云母狀氧化鐵為顏料配制而成的涂料，具有耐水性能好、耐老化性能佳和漆膜厚且堅(jiān)硬的特點(diǎn)。面漆用的厚膜環(huán)氧涂料D，有較好的防腐和耐磨性能�？傊瓷鲜龇桨甘┕さ姆栏瘜泳哂心透g性能好、施工方便、涂裝成本低等優(yōu)點(diǎn)。但在防腐層的施工中，還必須注意以下要點(diǎn)：
(1) 要求塔體的焊縫平整，無(wú)毛刺，并將塔壁表面的焊接飛濺物和熔渣清除徹底，將焊瘤和擦傷的部位打磨平滑，必要時(shí)需進(jìn)行修補(bǔ)。
(2) 塔壁的噴砂除銹應(yīng)徹底，并達(dá)到Sa 2.5級(jí)標(biāo)準(zhǔn)的要求，以提高表面粗糙度和增強(qiáng)粘結(jié)力，然后用紗布和稀釋劑擦凈，并立即涂刷底漆1，以防止基材返銹，邊涂刷邊用濕膜測(cè)厚儀測(cè)定漆膜厚度。
(3) 當(dāng)施工現(xiàn)場(chǎng)的空氣濕度大于85％應(yīng)停止施工，氣溫低于5℃時(shí)則應(yīng)采取保溫措施。
(4) 在剛涂刷的漆膜上若有水珠或結(jié)露現(xiàn)象，應(yīng)用稀釋劑擦除，否則會(huì)影響漆膜層間的粘結(jié)力。同時(shí)，必須嚴(yán)格規(guī)定兩道漆層的施工間隔時(shí)間。 |
